歐姆龍變頻器調速器

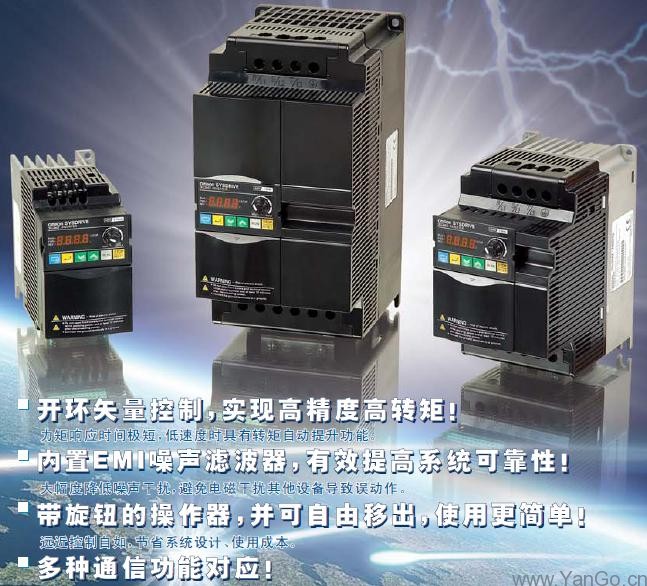

3G3MZ-ZV2 系列失量型變頻器
-
- 型號 :
- 品牌 : 歐姆龍OMRON
- 價格 :
3G3MZ-ZV2系列變頻器乃針對各種變頻調速應用而開發：人性化的設計和先進的制造管理技術以及歐姆龍一貫的造型簡約、功能豐富的風格，結合最新的用戶的技術需求，使其具備了高貴的血統和最貼近市場的元素。涵蓋了風機泵類專用功能，開環矢量功能，內置噪聲濾波器以及多種網絡總線功能，3G3MZ-ZV2將是您最節約而又最完美的選擇。 主要功能：無傳感器的矢量控制內置EMI噪聲濾波器內置制動單元內置RS485通信接口能夠適配Devicenet/Profibus-DP/CANopen現場總線環保的RoHS指令易拆卸移出的操作器自動節能功能自動穩壓功能 PID控制最高輸出頻率為600Hz 載波頻率可調范圍1～15kHz 計數器功能電機參數自學習功能頻率相加/相減功能基極封鎖功能
詳細描述
3G3MZ-ZV2 系列變頻器
3G3MZ-ZV2系列變頻器乃針對各種變頻調速應用而開發：人性化的設計和先進的制造管理技術以及歐姆龍一貫的造型簡約、功能豐富的風格，結合最新的用戶的技術需求，使其具備了高貴的血統和最貼近市場的元素。涵蓋了風機泵類專用功能，開環矢量功能，內置噪聲濾波器以及多種網絡總線功能，3G3MZ-ZV2將是您最節約而又最完美的選擇。 主要功能：無傳感器的矢量控制內置EMI噪聲濾波器內置制動單元內置RS485通信接口能夠適配Devicenet/Profibus-DP/CANopen現場總線環保的RoHS指令易拆卸移出的操作器自動節能功能自動穩壓功能 PID控制最高輸出頻率為600Hz 載波頻率可調范圍1～15kHz 計數器功能電機參數自學習功能頻率相加/相減功能基極封鎖功能
規格
本體的規格
■200V 級變頻器
| 單相200V | 3G3MZ-AB □□□ -ZV2 | 002 | 004 | 007 | 015 | 022 | |
| 最大適用電機功率(KW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | ||
| 輸 出 |
額定輸出容量(KVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | |
| 額定輸出電流(A) | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | ||
| 最大輸出電壓(V) | 3 相200 ～ 240VAC （對應輸入電壓） | ||||||
| 輸出頻率范圍(Hz) | 0.1 ～ 600Hz | ||||||
| 載波頻率(kHz) | 1-15 | ||||||
| 電 源 |
輸入電流(A) | 4.9 | 6.5 | 9.7 | 15.7 | 24 | |
| 額定電壓，頻率 | 單相電源200 ～ 240V， 50/60Hz | ||||||
| 容許輸入電壓變動范圍 | ± 10％ | ||||||
| 容許電源頻率變動 | ± 5％ | ||||||
| 冷卻方式 | 自然風冷 | 強制冷卻 | |||||
| 重量 | 1.1 | 1.1 | 1.1 | 1.9 | 1.9 | ||
| 三相200V | 3G3MZ-A2 □□□ -ZV2 | 002 | 004 | 007 | 015 | 022 | 037 | 055 | 075 | |
| 最大適用電機功率(KW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | ||
| 輸 出 |
額定輸出容量(KVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 6.5 | 9.5 | 12.5 | |
| 額定輸出電流(A) | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 17 | 25 | 33 | ||
| 最大輸出電壓(V) | 3 相200 ～ 240VAC （對應輸入電壓） | |||||||||
| 輸出頻率范圍(Hz) | 0.1 ～ 600Hz | |||||||||
| 載波頻率(kHz) | 1-15 | |||||||||
| 電 源 |
輸入電流(A) | 1.9 | 2.7 | 5.1 | 9 | 15 | 20.6 | 26 | 34 | |
| 額定電壓，頻率 | 3 相電源200 ～ 240V， 50/60Hz | |||||||||
| 容許輸入電壓變動范圍 | ± 10％ | |||||||||
| 容許電源頻率變動 | ± 5％ | |||||||||
| 冷卻方式 | 自然風冷 | 強制冷卻 | ||||||||
| 重量 | 1.1 | 1.1 | 1.1 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | ||
■400V 級變頻器
| 三相400V | 3G3MZ-A4 □□□ -ZV2 | 004 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | |
| 最大適用電機功率(KW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | ||
| 輸 出 |
額定輸出容量(KVA) | 1.2 | 2.0 | 3.3 | 4.4 | 6.8 | 9.9 | 13.7 | 18.3 | |
| 額定輸出電流(A) | 1.5 | 2.5 | 4.2 | 5.5 | 8.2 | 13 | 18 | 24 | ||
| 最大輸出電壓(V) | 3 相200 ～ 240VAC （對應輸入電壓） | |||||||||
| 輸出頻率范圍(Hz) | 0.1 ～ 600Hz | |||||||||
| 載波頻率(kHz) | 1-15 | |||||||||
| 電 源 |
輸入電流(A) | 1.9 | 3.2 | 4.3 | 7.1 | 11.2 | 14 | 19 | 26 | |
| 額定電壓，頻率 | 3 相電源200 ～ 240V， 50/60Hz | |||||||||
| 容許輸入電壓變動范圍 | ± 10％ | |||||||||
| 容許電源頻率變動 | ± 5％ | |||||||||
| 冷卻方式 | 自然風冷 | 強制冷卻 | ||||||||
| 重量 | 1.2 | 1.2 | 1.2 | 1.9 | 1.9 | 4.2 | 4.2 | 4.2 | ||
■通用規格
| 控 制 特 性 |
控制方式 | 正弦波PWM 方式（可選擇V/f 控制，電壓矢量控制） | |
| 頻率設定分辨率 | 數字指令：0.01Hz （100Hz 不到）， 0.1Hz （100Hz 以上） | ||
| 輸出頻率分辨率 | 0.01Hz （演算分辨率） | ||
| 過載耐量 | 額定輸出電流的150％ 1 分鐘 | ||
| 外部頻率設定信號 | 切換:0~+10VDC(47kΩ)/4~20mA(250Ω)/ 頻率設定旋鈕/ 多段速指令(15 段速) | ||
| 加減速時間 | 0.00 ～ 600.0 秒（加速、減速時間單獨設定） | ||
| 制動轉矩 | 連續約20％ （使用制動電阻器選購件時可完成約125 ～ 150％） | ||
| 電壓/ 頻率特性 | 電壓矢量控制/ 任意V/f 形式設定 | ||
| 電源高次諧波對策 | AC 電抗器（附件）對應 | ||
| 保 護 功 能 |
電機保護 | 通過電子熱敏功能保護 | |
| 瞬時過電流保護 | 在額定輸出電流的約240％以上時停止 | ||
| 過負載保護 | 在額定輸出電流的約150％持續1 分鐘時停止 | ||
| 過電壓保護 | 主回路直流電壓：200V 型約410VDC/400V 型約820VDC 以上時停止 | ||
| 電壓不足保護 | 主回路直流電壓：200V 型約200VDC/400V 型約400VDC 以下時停止 | ||
| 瞬時停電補償( 選擇) | 立即停止（約在15ms 以上停止）或運行繼續時間設定（0.1 ～ 5.0） | ||
| 散熱片過熱 | 在散熱片溫度約為90 ℃時檢測 | ||
| 接地保護 | 在變頻器額定輸出電流的約50％時保護 | ||
| 環 境 |
使用場所 | 室內（無腐蝕性氣體和塵埃等） | |
| 使用環境溫度 | 盤內安裝型：-10 ℃～ +50 ℃ （緊密安裝時：-10 ℃～ +40 ℃） | ||
| 使用環境濕度 | 90％RH 以下（不結露） | ||
| 保存溫度 | -20 ℃～ +60 ℃ | ||
| 海拔高度 | 1000m 以下 | ||
| 絕緣電阻 | 5MΩ 以上（請勿進行絕緣電阻試驗·耐壓試驗等） | ||
| 耐振動 | 頻率不到10 ～ 20Hz 9.8m/s2(1G) 以下、20 ～ 50Hz 5.9m/s2(0.6G) 以下 | ||
| 保護構造 | 盤內安裝型（IP20） | ||
| 對應規格 | CE 規格對應 | ||
