伺服電機/驅動器
OMNUC G5系列 AC伺服電機/驅動器
-
- 型號 : R88M-K□/R88D-KT□
- 品牌 : 歐姆龍OMRON
- 價格 :
提升了以往的G系列AC伺服電機/驅動器的性能，對應更高的現場要求。 ·速度響應頻率可以到達2KHZ ·搭載20位的編碼器，精度更高 ·指令脈沖頻率實現了4Mpps ·支持全閉環控制 ·電壓等級增加了AC400的對應 ·增益量是G系列伺服的2倍，快速抑制振動
詳細描述

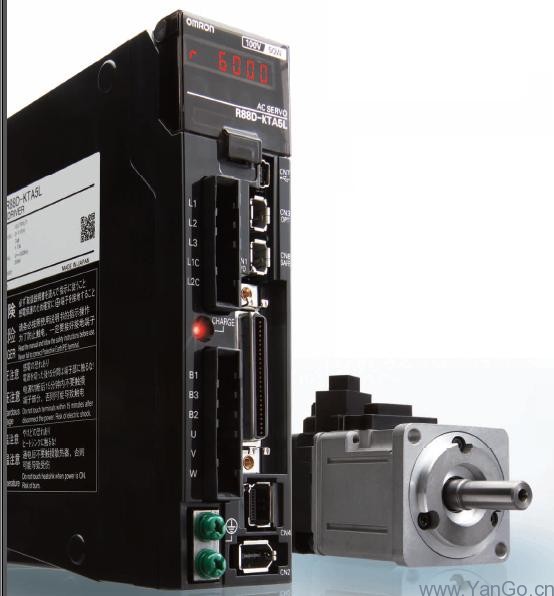

OMNUC G系列 AC伺服電機/驅動器
R88M-K□/R88D-KT□
提升了以往的G系列AC伺服電機/驅動器的性能，對應更高的現場要求。
·速度響應頻率可以到達2KHZ
·搭載20位的編碼器，精度更高
·指令脈沖頻率實現了4Mpps
·支持全閉環控制
·電壓等級增加了AC400的對應
·增益量是G系列伺服的2倍，快速抑制振動
性能規格
■ AC100V 輸入型單相輸入用
| 項目 | R88D-KTA5L | R88D-KT01L | R88D-KT02L | R88D-KT04L | ||
|---|---|---|---|---|---|---|
| 連續輸出電流 | 1.2A | 1.7A | 2.5A | 4.6A | ||
| 輸入 電源 |
主回路 | 電源容量 | 0.4KVA | 0.4KVA | 0.5KVA | 0.9KVA |
| 電源電壓 |
單相AC100～120V(85～132V)50/60Hz | |||||
| 額定電流 | 1.4A | 2.6A | 4.3A | 7.6A | ||
| 控制回路 | 電源電壓 | 單相AC100～120V(85～132V)50/60Hz | ||||
| 熱值 | 主回路 | 10.1W | 14.4W | 18.4W | 41.4W | |
| 控制回路 | 4.4W | 4.4W | 4.4W | 4.4W | ||
| 控制方法 | 全數字伺服 | |||||
| 變頻器方法 | 基于IGBT 的PWM 方法 | |||||
| PWM頻率 | 12.0kHz | 6.0kHz | ||||
| 重量 | 約0.8kg | 約0.8kg | 約1.0kg | 約1.6kg | ||
| 最大適用電機容量 | 50 W | 100 W | 200 W | 400W | ||
| 適用 電機 |
3000r/min 型 |
INC | K05030H | K10030L | K20030L | K40030L |
| ABS | K05030T | K10030S | K20030S | K40030S | ||
| 2000r/min 型 |
ABS | — | — | — | — | |
| 1000r/min 型 |
ABS | — | — | — | — | |
■ AC200V 輸入型(單相輸入用/三相輸入用)
| 項目 | R88D-KT01H | R88D-KT02H | R88D-KT04H | R88D-KT08H | R88D-KT10H | R88D-KT15H | ||
|---|---|---|---|---|---|---|---|---|
| 連續輸出電流 | 1.2A | 1.6A | 2.6A | 4.1A | 5.9A | 9.4A | ||
| 輸入 電源 |
主回路 | 電源容量 | 0.5KVA | 0.5KVA | 0.9KVA | 1.3KVA | 1.8KVA | 2.3KVA |
| 電源電壓 |
單相或三相AC200～240V(170～264V)50/60Hz | |||||||
| 額定電流 | 1.3A | 2.4/1.3A*1 | 4.1/2.4A*1 | 6.6/3.6A*1 | 9.1/5.9A*1 | 14.2/8.1A*1 | ||
| 控制回路 | 電源電壓 | 單相AC200～240V(170～264V)50/60Hz | ||||||
| 控制方法 | 全數字伺服 | |||||||
| 變頻器方法 | 基于IGBT 的PWM 方法 | |||||||
| PWM頻率 | 12.0kHz | 6.0kHz | ||||||
| 重量 | 約0.8kg | 約0.8kg | 約1.0kg | 約1.6kg | 約1.8kg | 約1.8kg | ||
| 最大適用電機容量 | 100W | 200W | 400 W | 750W | 1kW | 1.5kW | ||
| 適用 電機 |
3000r/min 型 |
INC | K05030H K10030H |
K20030H | K40030H | K75030H | — | K1K030H K1K530H |
| ABS | K05030T K10030T |
K20030T | K40030T | K75030T | — | K1K030T K1K530T |
||
| 2000r/min 型 |
ABS | — | — | — | — | — | K90010H | |
| 1000r/min 型 |
ABS | — | — | — | — | — | K90010T | |
*1. △/□中，△為單相輸入時、□為三相輸入時的值。
■ AC200V 輸入型（三相輸入用）
| 項目 | R88D-KT20H | R88D-KT30H | R88D-KT50H | ||
|---|---|---|---|---|---|
| 連續輸出電流 | 13.4A | 18.7A | 33.0A | ||
| 輸入 電源 |
主回路 | 電源容量 | 3.3KVA | 4.5KVA | 7.5KVA |
| 電源電壓 |
三相AC200～230V(170～253V)50/60Hz | ||||
| 額定電流 | 11.8A | 15.1A | 21.6A | ||
| 控制回路 | 電源電壓 | 單相AC200～230V(170～253V)50/60Hz | |||
| 控制方法 | 全數字伺服 | ||||
| 變頻器方法 | 基于IGBT 的PWM 方法 | ||||
| PWM頻率 | 6.0kHz | ||||
| 重量 | 約2.7kg | 約4.8kg | 約4.8kg | ||
| 最大適用電機容量 | 2kW | 3kW | 5kW | ||
| 適用 電機 |
3000r/min 型 |
INC | K2K030H | K3K030H | K4K030H K5K030H |
| ABS | K2K030T | K3K030T | K4K030T K5K030T |
||
| 2000r/min 型 |
INC | K2K020H | K3K020H | K4K020H K5K020H |
|
| ABS | K2K020T | K3K020T | K4K020T K5K020T |
||
| 1000r/min 型 |
INC | — | K2K010H | K3K010H | |
| ABS | — | K2K010T | K3K010T | ||
■ AC400V輸入型三相輸入用
| 項目 | R88D-KT06F | R88D-KT10F | R88D-KT15F | R88D-KT20F | R88D-KT30F | R88D-KT50F | ||
|---|---|---|---|---|---|---|---|---|
| 連續輸出電流 | 2.9A | 2.9A | 4.7A | 6.7A | 9.4A | 16.5A | ||
| 輸入 電源 |
主回路 | 電源電壓 |
三相AC380～480V(323～528V)50/60Hz | |||||
| 額定電流 | 2.8A | 2.8A | 4.7A | 5.9A | 7.6A | 12.1A | ||
| 控制回路 | 電源電壓 | DC24V(20.4～27.6V) | ||||||
| 控制方法 | 全數字伺服 | |||||||
| 變頻器方法 | 基于IGBT 的PWM 方法 | |||||||
| PWM頻率 | 6.0kHz | |||||||
| 重量 | 約1.9kg | 約1.9kg | 約1.9kg | 約2.7kg | 約4.7kg | 約4.7kg | ||
| 最大適用電機容量 | 600W | 1KW | 1.5KW | 2kW | 3kW | 5kW | ||
| 適用 電機 |
3000r/min 型 |
INC | — | K75030F | K1K030F K1K530F |
K2K030F | K3K030F | K4K030F K5K030F |
| ABS | — | K75030C | K1K030C K1K530C |
K2K030C | K3K030C | K4K030C K5K030C |
||
| 2000r/min 型 |
INC | K40020F K60020F |
K1K020F | K1K520F | K2K020F | K3K020F | K4K020F K5K020F |
|
| ABS | K40020C K60020C |
K1K020C | K1K520C | K2K020C | K3K020C | K4K020C K5K020C |
||
| 1000r/min 型 |
INC | — | — | K90010F | — | K2K010F | K3K010F | |
| ABS | — | — | K90010C | — | K2K010C | K3K010C | ||
