Omron可編程控制器PLC
CPM2C-S1□0C 帶CompoBus/S主站的CPU單元
詳細描述

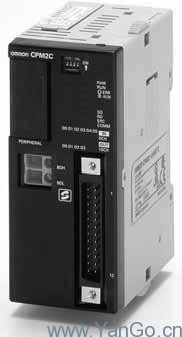

CPM2C-S1□0C 帶CompoBus/S主站的CPU單元
纖細型小型PLC、SYSMAC CPM2C內置了
高速省布線總線CompoBus/S主站
*超小型的纖細形狀更適合現場
纖細機身（W40×H90×D65mm）搭載10點輸入輸出和
CompoBus/S主站。在實現小型化的同時，更帶有豐富的擴展性，
可充分實現符合現場需求的構成。
*豐富的擴展I/O使成本進一步下降
不僅是擴展I/O單元（可擴展至3臺），還可作為CompoBus/S的終端I/O進行擴展。
不僅是控制柜內，還實現了柜外的省布線化。在控制柜小型化的同時，
能進一步得到電纜、端子臺、布線工時上的成本下降。
*設計、改造、擴展的對應更容易
高速省布線總線CompoBus/S的遠程I/O終端可作為端子臺使用，
因此只要設計時考慮到擴展性，改造、擴展都可輕松對應。
*日歷時鐘功能使機器管理更簡單。
可以對數據收集、異常發生添加日期、時間。
另外，可實現星期時鐘。
■一般規格/性能規格
| 項目 | 規格 | |
| 控制方式 | 存儲程序方式 | |
| 輸入輸出控制方式 | 周期掃描方式 （可根據IORF指令隨時刷新） | |
| 編程方式 | 梯形圖方式 | |
| 指令長度 | 1步/1指令、 1～5字/1指令 | |
| 指令種類 | 基本指令 | 14種類 |
| 特殊指令 | 105種類、185個 | |
| 處理速度 | 基本指令 | 0.64μs(LD) |
| 特殊指令 | 7.8μs(MOV) | |
| 程序容量 | 4,096字 | |
| 最大I/O點數 | 本體：10點 擴展I/O ：96點（32點型×3臺） （擴展I/O最多可連接3臺） CompoBus/S ：256點 （合計362點） | |
| 輸入繼電器 | 00000～00915 （未使用繼電器可作為內部輔助繼電器使用） | |
| 輸出繼電器 | 01000～01915 （未使用繼電器可作為內部輔助繼電器使用） | |
| CompoBus/S輸入繼電器 | 128點 ：02000～02715（020～027CH） | |
| CompoBus/S輸出繼電器 | 128點 ：03000～03715（030～037CH） | |
| 內部輔助繼電器 | 672點 ：02800～02915（028～029CH） 03800～03915（038～039CH） 04000～04915（040～049CH） 20000～22715（200～227CH） | |
| 特殊輔助繼電器 | 440點 ：22800～25507（228～255CH） | |
| 暫存繼電器 | 8點 （TR0～7） | |
| 保持繼電器 | 320點 ：HR0000～1915（HR00～19CH） | |
| 輔助記憶繼電器 | 384點 ：AR0000～2315（AR00～23CH） 含CompoBus/S從站狀態區（AR04～07） | |
| 鏈接繼電器 | 256點 ：LR0000～1515（LR00～15CH） | |
| 定時器/計數器 | 256點 ：TIM/CNT000～255 1ms 定時器（TMHH指令）、 10ms 定時器（TIMH指令）、 100ms 定時器（TIM指令）、1s/10s 定時器（TIML指令）、 減法計數器（CNT指令）、可逆計數器（CNTR指令） | |
| 數據存儲器 | Read/Write | 2,048字（DM0000～204） DM2000～2021可作為異常記錄收藏區使用 |
| Read專用 | 456字（DM6144～6599） | |
| 系統設定 | 56字（DM6600～6655） | |
| DeviceNet從站功能 | DeviceNet 遠程I/O鏈接 ·I/O鏈接點數 ：最大1024點 Explicit 報文通信 ·可從主站進行任意區域的讀寫 | |
| 基本中斷功能 | 輸入中斷 | 2點（僅限輸入中斷為計數器模式、脈沖捕捉通用） |
| 定時中斷 | 1點 | |
| 高速計數器功能 | 高速計數器 | 1點（單相20kHz/二相5kHz） |
| 技術檢查中斷 | 1點（目標值一致中斷、或帶域比例中斷） | |
| 輸入中斷 （計數器模式） | 2點 與輸入中斷、脈沖捕捉通用 | |
| 計數中斷 | 2點 與輸入中斷、脈沖捕捉通用 | |
| 脈沖捕捉輸入 | 2點 最小脈沖輸入 ： 50μs 與輸入中斷、輸入中斷的計數器模式通用 | |
| 脈沖輸出 | 2點（無加減速 各10Hz～10kHz、無方向控制） 1點（梯形加加速 各10Hz～10kHz、有方向控制） 2點（可變比率輸出）三者之一 | |
| 脈沖同步控制 | 1點 | |
| 輸入時間常數（ON響應時間=OFF響應時間） | 僅限本體輸入·擴展輸入可設定 （1ms/2ms/3ms/5ms/10ms/20ms/40ms/80ms） | |
| 時鐘功能 | 有（RTC內置） | |
| 通信功能 | 并聯端口:上位鏈接、工具總線、無協議、編程手柄連接 RS-232C端口:上位鏈接、 無協議、 1:1鏈接、 NT鏈接 | |
| 停電保持功能 | 對保持繼電器（HR）、輔助記憶繼電器（AR）、 計數器（CNT）、數據存儲（DM）的內容進行保持 | |
| 存儲備份 | 不揮發性存儲、用戶程序、數據存儲（READ占用）、 PC系統設 定 | |
| 鋰電池（2年）、數據存儲、保持繼電器、 輔助記憶繼電器、計數器 | ||
| 自診斷功能 | CPU異常（WDT）、存儲異常、通信異常、 設定異常、電池異常、擴展I/O總線異常 | |
| 程序檢查 | 無END指令、程序異常（運行時保持檢查） | |
| 連接工具 | 協議 | C200H-PRO27、CQM1-PRO01、CQM1H-PRO01 |
| CXProgrammer | Windows 版 | |
※ 并聯/RS-232C需要專用連接電纜（CPM2C-CN111、CS1W-CN114、CS1WCN118）
